特征说明 CHARACTERISTICS | |
材 质 Material | 锌合金基座、手柄及锁芯,碳钢压板、钢栓 Zinc alloy housing, handle and cylinder, carbon steel plate and cam |
表面处理 Surface treatment | 基座、手柄喷黑漆,钢栓、压板镀白锌 Black spray painted housing and handle, white zinc plating for steel bolt and supporting plate |
结构说明 Structure descriPTion | 把手90°旋转实现打开及锁闭 Quarter-turn Lock/un-lock |
备 注 Remark |
性能参数 PERFORMANCE PARAMETERS | |
手柄承载扭矩值 Handle load torque capability | ≤25N.m |
手柄承载拉力值 Handle load tension capability | ≤350N |

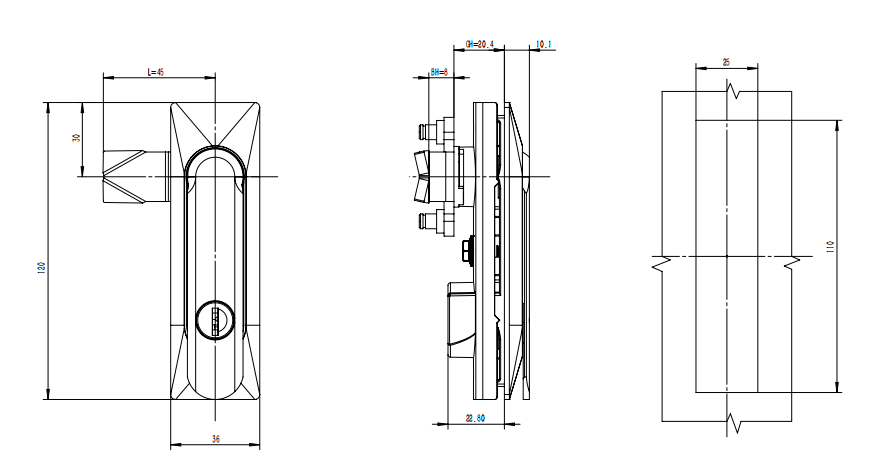

外型及安装尺寸 APPEARANCE AND INSTALLING DIMENSION |
Unit:mm |
