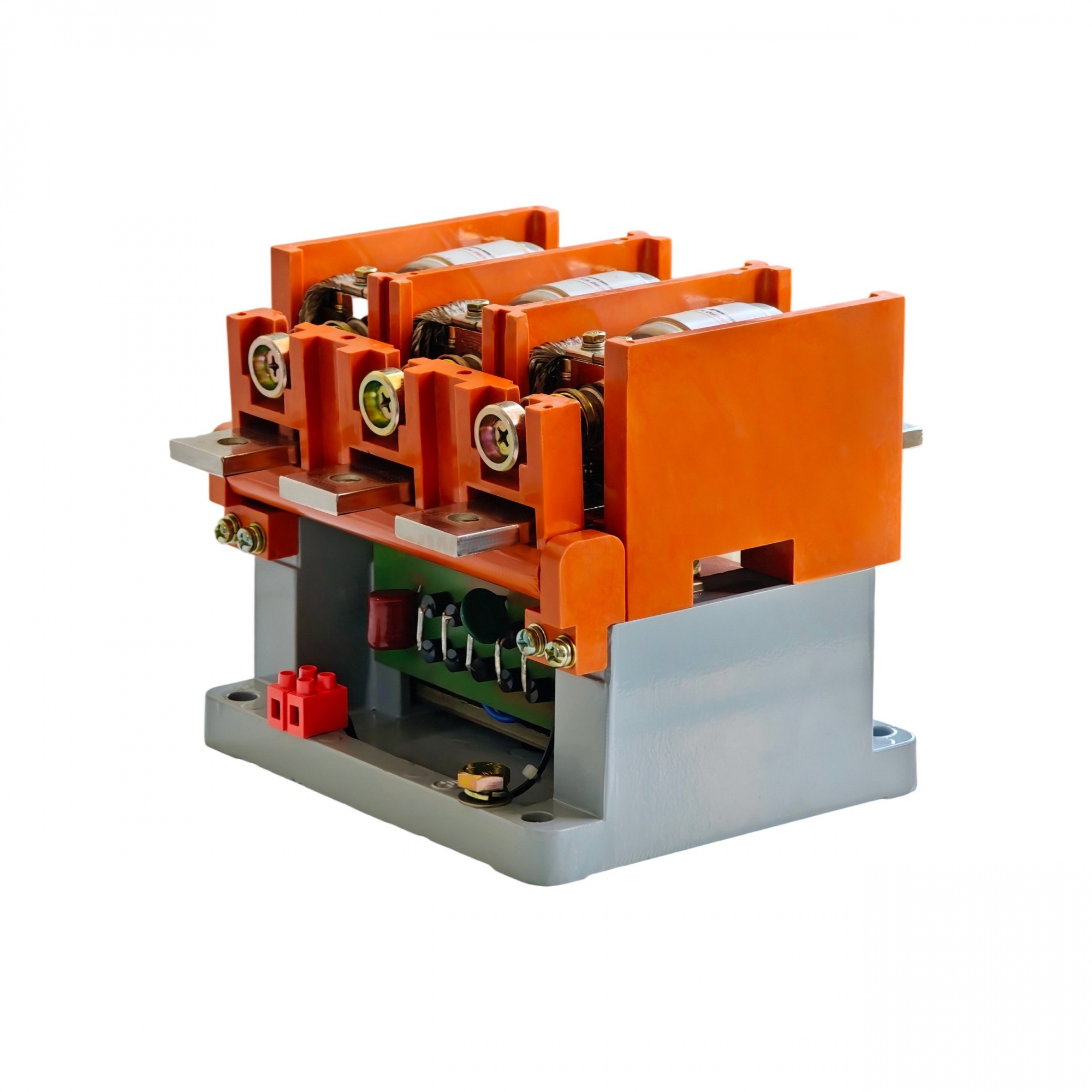

HVJ5-1.14/400/630B

Main technical parameter 产品参数

ProduCT model 型号	Rated voltage (V) 额定电压(工频)V		Rated current（Main circuit）A 额定电流（主电路）	Main contacts parameters 主触头参数			Power frequency withstand voltage V(effective value) 工频耐压V（有效值）
	Main circuit 主电	Control circuit 控制电路		Opening distance 开距（mm）	Over travel 超程 (mm)	Final pressure 终压力 (N)
	Main circuit 主电	Control circuit 控制电路		Opening distance 开距（mm）	Over travel 超程 (mm)	Final pressure 终压力 (N)	Main circuit 主电路	Auxiliary circuit 辅助电路	Control circuit 控制电路
HVJ5-1.14/160	1140	36.110.220.380	160	1.8±0.2	1±0.2	30±3	4200	2500	2000
HVJ5-1.14/250	1140	36.110.220.380	250	2±0.2	1±0.2	30±3	4200	2500	2000
HVJ5-1.14/400	1140	36.110.220.380	400	2±0.2	1±0.2	30±3	4200	2500	2000
HVJ5-1.14/630	1140	36.110.220.380	630	2±0.2	1±0.2	30±3	4200	2500	2000
HVJ5-1.14/1000	1140	36.110.220.380	1000	2±0.2	1±0.2	30±3	4200	2500	2000

Product model 产品型号	Making capacity 接通能力	Breaking capacity 分断能力	Limit breaking current 极限分断电流(A)	Electricity life times 电寿命次数		Mechanical life times 机械寿命次数	Overload capacity 过载能力
Product model 产品型号	Making capacity 接通能力	Breaking capacity 分断能力	Limit breaking current 极限分断电流(A)	AC3	AC4	Mechanical life times 机械寿命次数	Overload capacity 过载能力
HVJ5-1.14/160	10Ie,100times	8Ie,25 times	2000,3 times	60*104	6*104	300*104	8Ie 10S
HVJ5-1.14/250	10Ie,100times	8Ie,25 times	4500,3 times	60*104	6*104	300*104	8Ie 10S
HVJ5-1.14/400	10Ie,100times	8Ie,25 times	4500,3 times	60*104	2*104	300*104	8Ie 10S
HVJ5-1.14/630	10Ie,100times	8Ie,25 times	6300,3 times	60*104	1.5*104	300*104	8Ie 10S
HVJ5-1.14/1000	10Ie,100times	8Ie,25 times	10000,3 times	60*104	1.5*104	300*104	8Ie 10S
