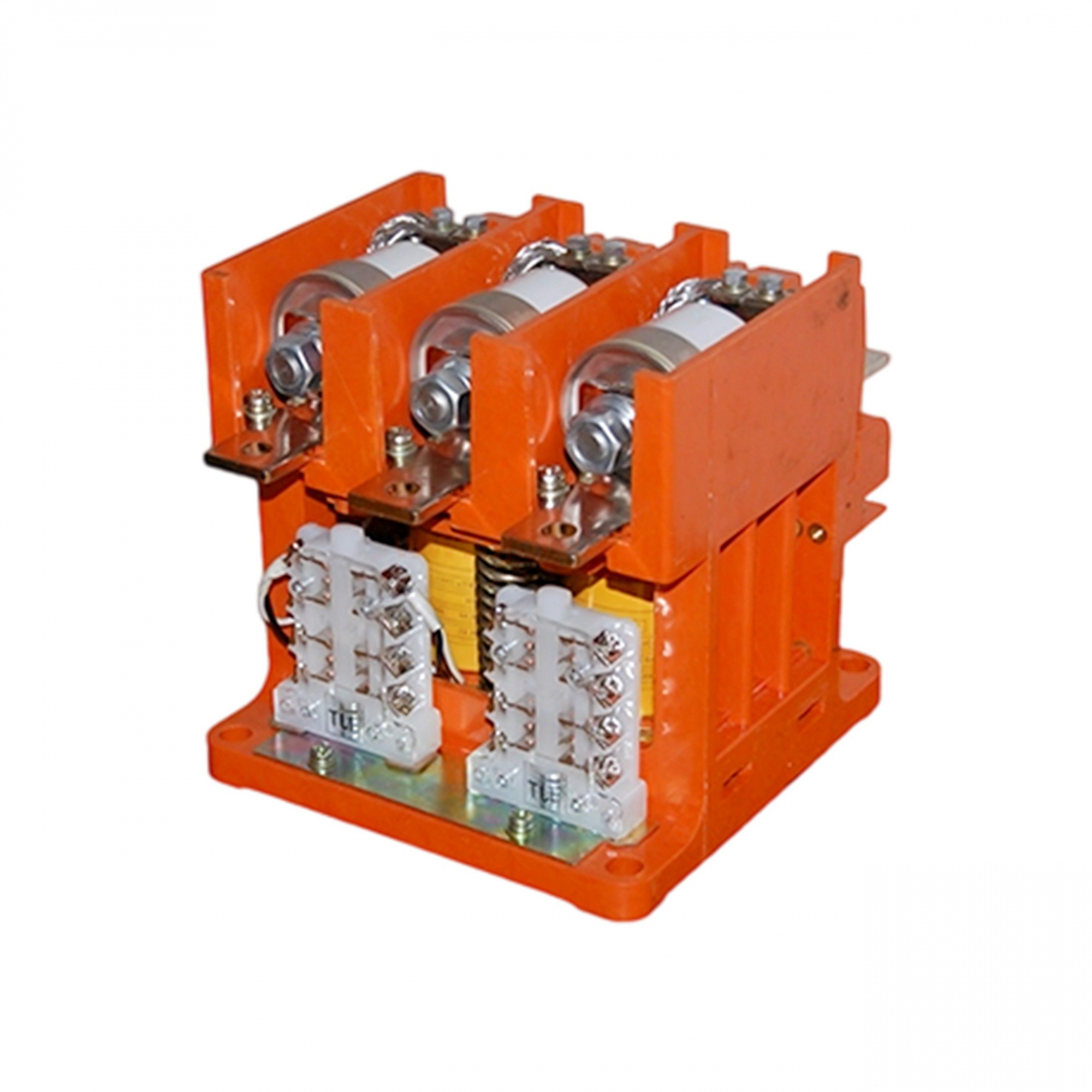

HVJ5-1.14/250

产品参数 Main technical parameter

ProduCT model 型号	Rated voltage (V) 额定电压(工频)V		Rated current（Main circuit）A 额定电流（主电路）	Main contacts parameters 主触头参数			Power frequency withstand voltage V(effective value) 工频耐压V（有效值）
	Main circuit 主电	Control circuit 控制电路		Opening distance 开距（mm）	Over travel 超程 (mm)	Final pressure 终压力 (N)
	Main circuit 主电	Control circuit 控制电路		Opening distance 开距（mm）	Over travel 超程 (mm)	Final pressure 终压力 (N)	Main circuit 主电路	Auxiliary circuit 辅助电路	Control circuit 控制电路
HVJ5-1.14/63B	1140	36.110.220.380	63	1.8±0.2	0.8±0.2	25±3	4200	2500	2000
HVJ5-1.14/80B	1140	36.110.220.380	80	1.8±0.2	0.8±0.2	25±3	4200	2500	2000
HVJ5-1.14/125	1140	36.110.220.380	125	1.8±0.2	1±0.2	30±3	4200	2500	2000
HVJ5-1.14/160	1140	36.110.220.380	160	1.8±0.2	1±0.2	30±3	4200	2500	2000
HVJ5-1.14/250	1140	36.110.220.380	250	2±0.2	1±0.2	30±3	4200	2500	2000

Product model 产品型号	Making capacity 接通能力	Breaking capacity 分断能力	Limit breaking current 极限分断电流(A)	Electricity life times 电寿命次数		Mechanical life times 机械寿命次数	Overload capacity 过载能力
Product model 产品型号	Making capacity 接通能力	Breaking capacity 分断能力	Limit breaking current 极限分断电流(A)	AC3	AC4	Mechanical life times 机械寿命次数	Overload capacity 过载能力
HVJ5-1.14/63B	10Ie,100times	8Ie,25 times	630,3 times	60*104	6*104	300*104	8Ie 10S
HVJ5-1.14/80B	10Ie,100times	8Ie,25 times	800,3 times	60*104	6*104	300*104	8Ie 10S
HVJ5-1.14/125	10Ie,100times	8Ie,25 times	1250,3 times	60*104	6*104	300*104	8Ie 10S
HVJ5-1.14/160	10Ie,100times	8Ie,25 times	1600,3 times	60*104	6*104	300*104	8Ie 10S
HVJ5-1.14/250	10Ie,100times	8Ie,25 times	2500,3 times	60*104	6*104	300*104	8Ie 10S
